Sistema de montaje solar

Como soporte principal de los sistemas solares, el sistema de montaje solar fija los módulos fotovoltaicos, ajusta los ángulos para una absorción de luz óptima y proporciona protección durante todo el ciclo de vida. Integra una gran adaptabilidad al terreno, alta estabilidad y resistencia a la intemperie, abarcando tipos de seguimiento, flexibles y fijos. Adecuado para montañas, desiertos, agua, etc., aumenta la generación de energía hasta un 25 % y tiene una vida útil de ≥25 años, cumpliendo con la norma IEC 62714.

Número de documento: SMS-2025-V1.0

Estado de la versión: Actual y válido

Ámbito de aplicación: Adquisición de plantas de energía fotovoltaica, comunicación técnica, licitación de proyectos.

Serie de productos principales

Con un diseño modular, la matriz de productos se adapta a todos los escenarios. Los parámetros básicos son los siguientes:

1. Sistema de montaje de seguimiento

El seguimiento solar activo ajusta los ángulos de los módulos en tiempo real, con un uso de luz entre un 15 % y un 25 % mayor que los sistemas fijos, ideal para grandes plantas fotovoltaicas con terreno abierto.

Modelo de producto	Características principales	Precisión de seguimiento	Terreno aplicable	Protección contra el clima extremo
ESEEK-Estable	Resistencia patentada al viento/nieve, doble tracción.	±0,3°	Llanura, Gobi	Viento de nivel 12, carga de nieve de 50 cm.
ESEEK-gemelos	Enganche inteligente, adaptación a pendientes	±0,5°	Pendiente suave (≤30°), montañosa	Viento de nivel 11, carga de nieve de 40 cm.
ESEEK-Strider	15 m de luz, 60 % menos cimentación de pilotes	±0,3°	Gran llanura, llanura de marea	Viento de nivel 12, carga de nieve de 30 cm.
ESEEK-Escalador	Terreno adaptable, sin movimiento de tierras	±0,5°	Montaña (≤45°), barranco	Viento de nivel 11, carga de nieve de 60 cm.

2. Sistema de montaje flexible

Estructura de cable de acero de alta resistencia rompe los límites del terreno, apto para proyectos complementarios. La tasa de utilización de la tierra aumenta en más del 30%.

Modelo de producto	Características principales	Rango de tramo	Resistencia a la corrosión	Aplicaciones típicas
Honsine-2Cable	Ligero, cobertura de ≥200㎡	10-25m	Galvanizado (≥65μm)	Montaña, estanque, pesquería-solar.
Honsine-3Cable	Estructura triangular, 40% mejor resistencia al viento.	15-30m	Zn-Al-Mg (≥80μm)	Desierto, zona costera con niebla salina

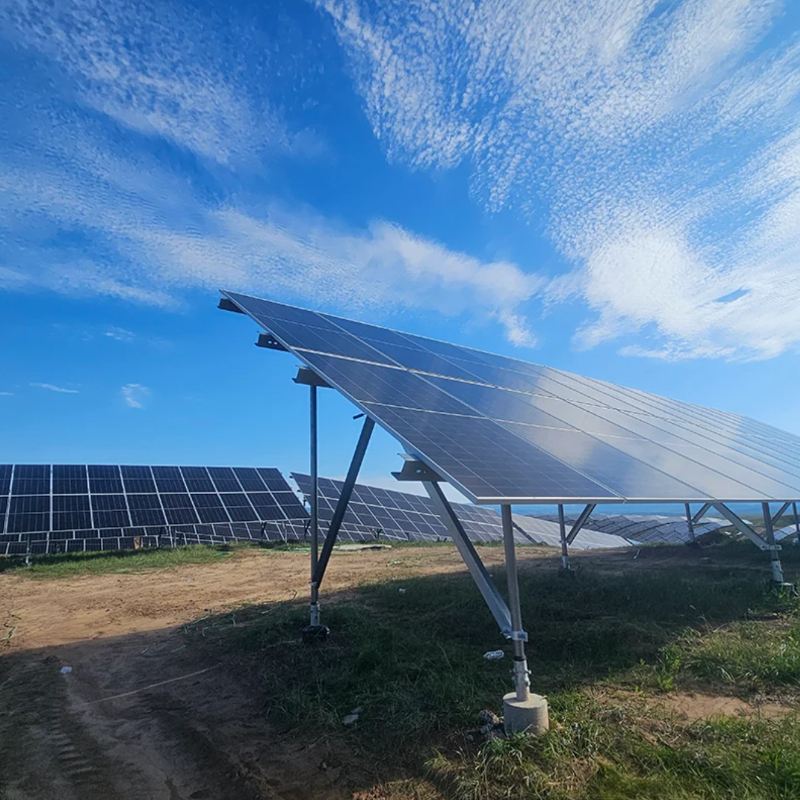

3. Sistema de montaje fijo

Diseño maduro de torre de tuberías, estabilidad y costo equilibrados. La eficiencia de instalación es un 20% mayor que los soportes tradicionales, adecuados para proyectos distribuidos.

Tipo de producto	Ángulo de instalación	Portador de carga	Ventajas principales	Escenarios aplicables
Fijo de una sola columna	20°-45° (personalizado)	≤60kg/módulo	Instalación rápida, construcción un 30% más corta	Techo distribuido, pequeña planta baja.
Fijo de doble columna	20°-60° (personalizado)	≤120kg/módulo	Fuerte carga, estable	Planta terrestre grande, zona propensa a la nieve.

Especificaciones técnicas básicas

1. Rendimiento del material base y de la protección contra la corrosión

Estructura principal: acero Q235/Q355, límite elástico ≥235MPa

Protección contra la corrosión: Galvanizado en caliente (≥65μm); Zn-Al-Mg (≥80μm para zonas difíciles), vida útil de la niebla salina ≥5000h

Conectores: pernos de acero inoxidable 304 con tuercas antiaflojamiento

2. Indicadores de desempeño mecánico

Artículo de rendimiento	Sistema de seguimiento	Sistema Flexible	Sistema fijo
Rodamiento longitudinal	≥1.0KN	≥0.8KN	≥0.6KN
Rodamiento transversal	≥8.7KN	≥7.5KN	≥6.0KN
Rodamiento vertical	≥8.5KN	≥7.0KN	≥5.5KN
Resistencia al viento	≤Nivel 12	≤Nivel 11	≤Nivel 12
Carga de nieve	≥50 kg/㎡	≥40kg/㎡	≥60 kg/㎡

3. Indicadores de control y consumo de energía (solo sistema de seguimiento)

Control: Seguimiento activo (sensor de luz + GPS), modo de espera en caso de mal tiempo

Consumo de energía: ≤0,1% de la generación de energía del módulo diariamente

Protección: Sobrecorriente, límite, reinicio de apagado; protección contra el viento en condiciones climáticas extremas

Principales ventajas competitivas

Adaptabilidad a escenarios completos: cubre más del 95 % de escenarios fotovoltaicos y reduce el costo del terreno entre un 30 % y un 50 %.

Generación de energía eficiente: los sistemas de seguimiento aumentan la producción anual entre un 15 % y un 25 %

Seguridad a largo plazo: vida útil ≥25 años, coincide con la vida útil del módulo fotovoltaico

Rentable: 10 %-15 % menos costo integral que sus pares

Cumplimiento ecológico: sin plomo ni cadmio, cumple con REACH/RoHS, cero aguas residuales

Escenarios y casos de aplicación típicos

Escenario	Producto recomendado	Valor fundamental	Fragmento de caso

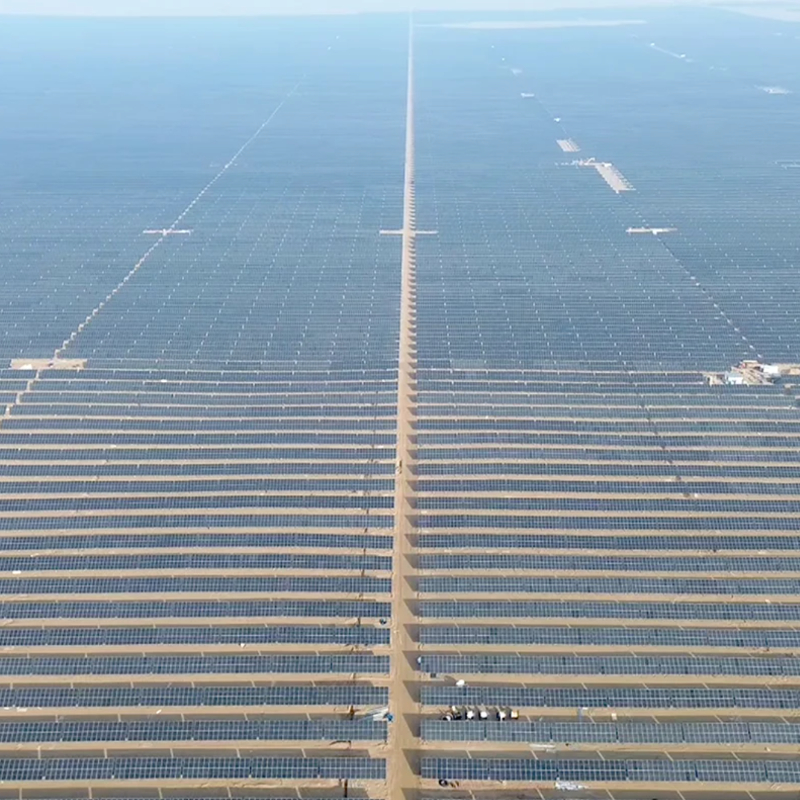

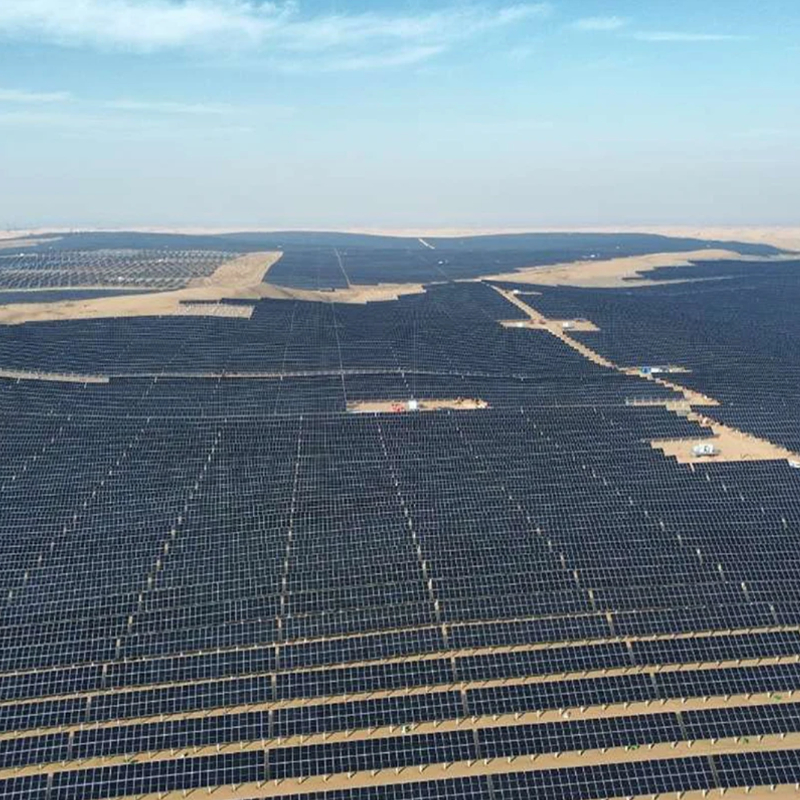

Llanura grande	ESEEK-Strider	Ahorro de costes, alta eficiencia	Mongolia Interior 500MW, 8% más de producción

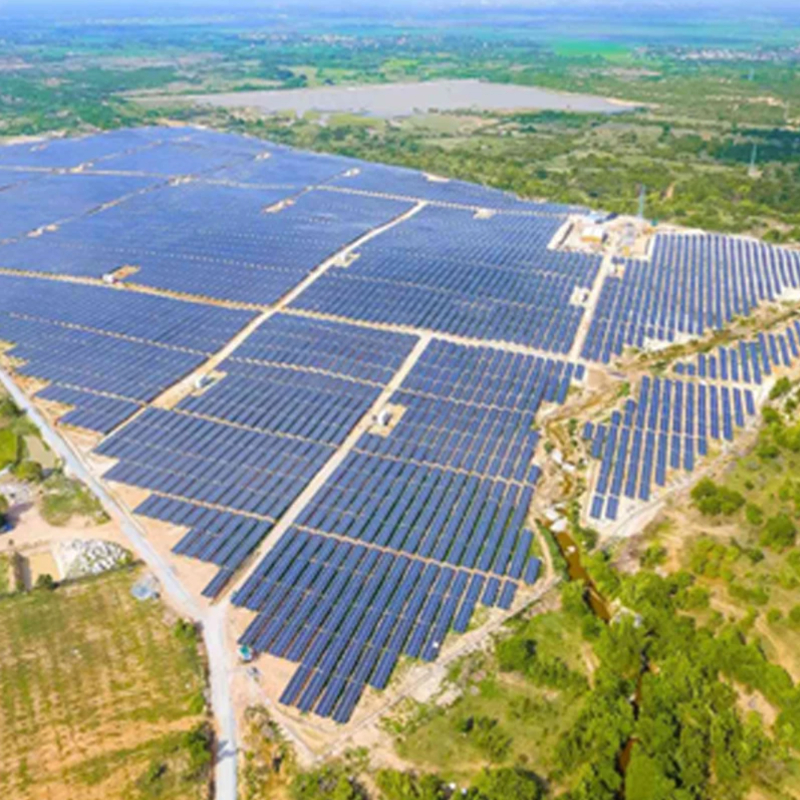

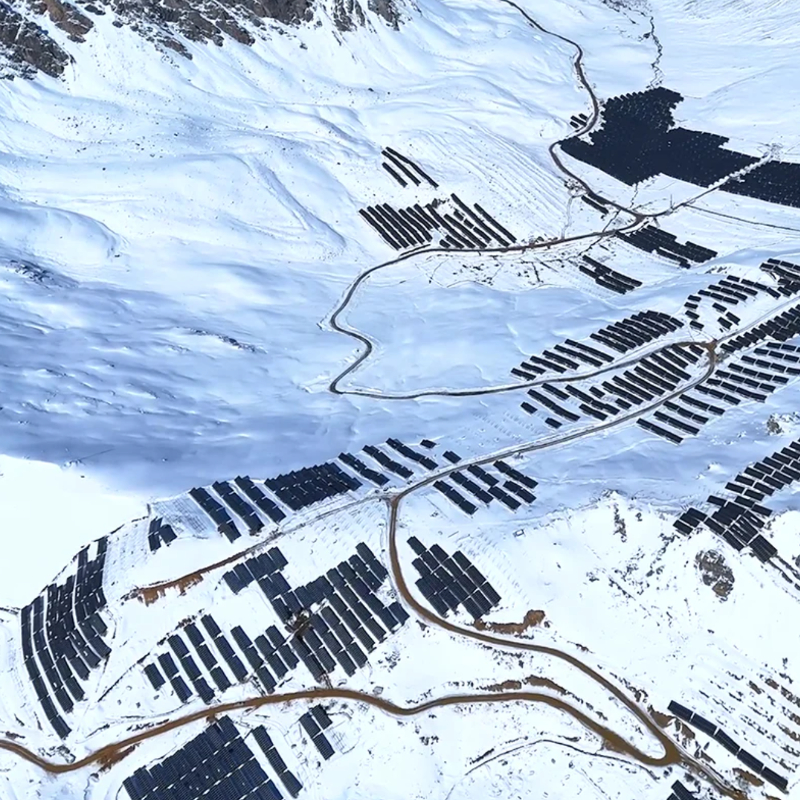

Montaña/montañoso	ESEEK-Climber, Honsine-2Cable	Adaptable al terreno	Yunnan 200MW, 40% más de utilización
Pesca-Solar	Honsine-2Cable	Zona de aguas de doble uso	Jiangsu 100MW, 100% de utilización de agua
Zona Costera	Honsine-3Cable	Resistencia a la niebla salina	Fujian 50MW, operación estable durante 5 años
Fotovoltaico de techo	Fijo de una sola columna	Rápido y apto para tejados	Zhejiang 10MW, construcción un 25% más corta

Garantía de calidad y compromiso de servicio

1. Sistema de Control de Calidad

Certificado ISO 9001. Control de calidad de proceso completo; Cada lote tiene un informe de prueba que cumple con la norma IEC 62714.

2. Servicios personalizados

Personalización de parámetros: ángulo, tamaño según el proyecto/módulo

Personalización del proceso: protección contra la corrosión mejorada para entornos hostiles

Personalización del servicio: orientación in situ, formación y mantenimiento.

3. Compromiso de servicio posventa

Garantía de 10 años, mantenimiento estructural de por vida. Respuesta 24h, 48h in situ; Las inspecciones periódicas garantizan un funcionamiento estable.

Embalaje, transporte y almacenamiento

Embalaje: Película impermeable + palet, amortiguador para partes vulnerables

Transporte: Evite la lluvia/colisión; no mezclar con corrosivos

Almacenamiento: Seco, ventilado; elevar ≥10 cm para evitar la oxidación
